Patch 22, 2009-2016
duurzaamheidtender Buiksloterham, Amsterdam
Het project is winnaar van de Duurzaamheidstender Buiksloterham 2009 en ontwikkeld op initiatief, rekening en risico van architect Tom Frantzen en bouwmanager Claus Oussoren om zelf wèl te realiseren wat hen eerder voor opdrachtgevers nooit lukte. Een gebouw met overmaat, maximale flexibiliteit, bijzondere architectuur en een hoge mate van duurzaamheid, niet omdat het moet maar omdat het hoort.

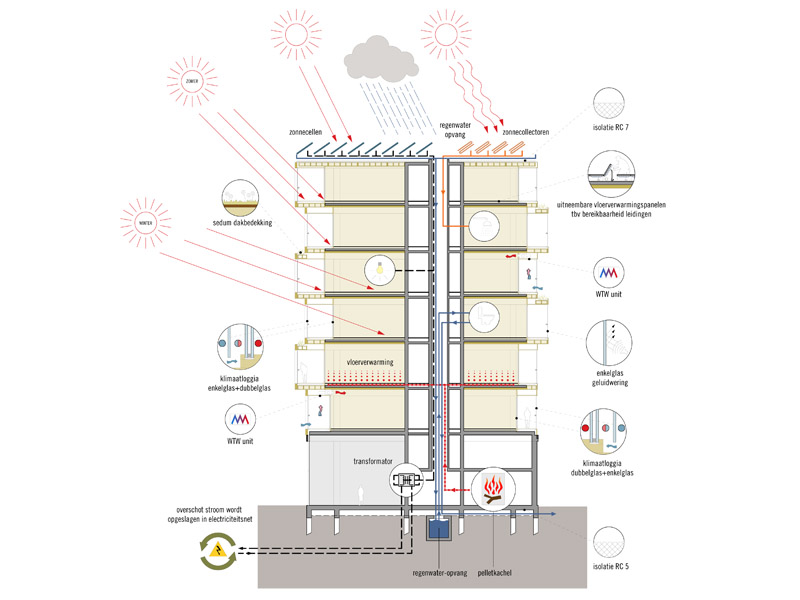

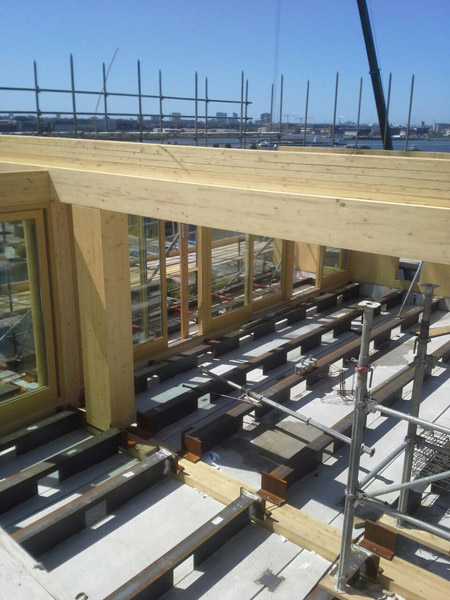

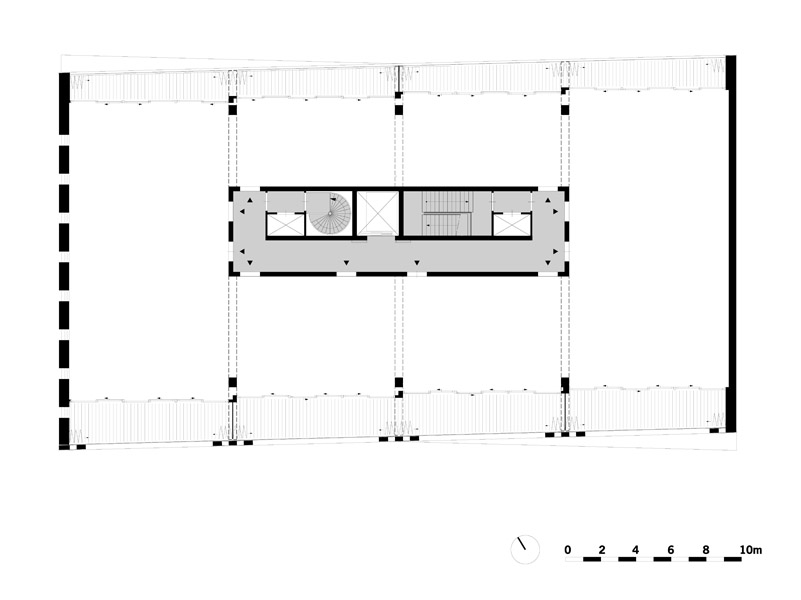

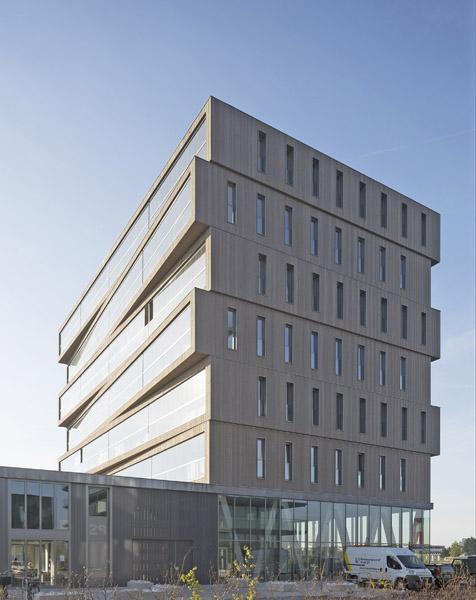

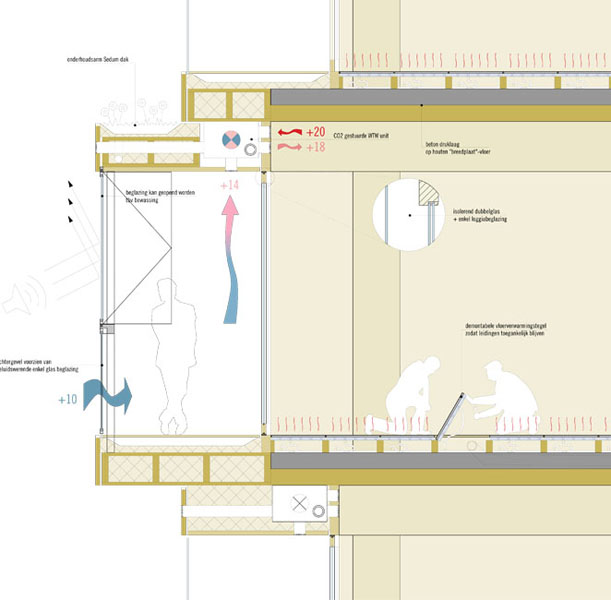

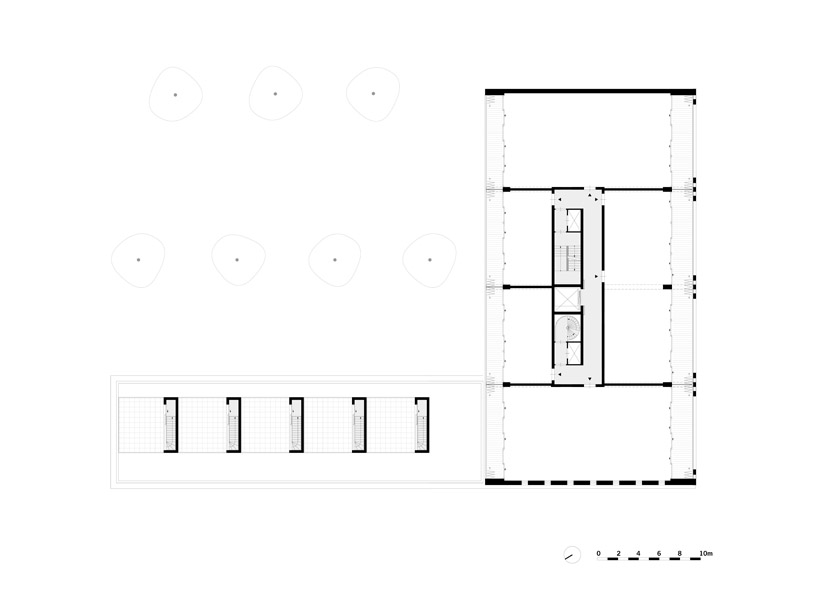

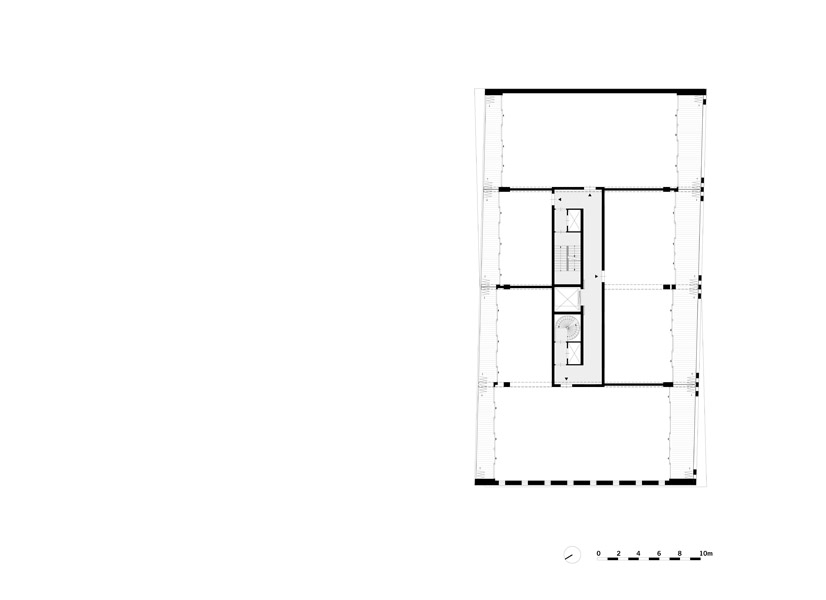

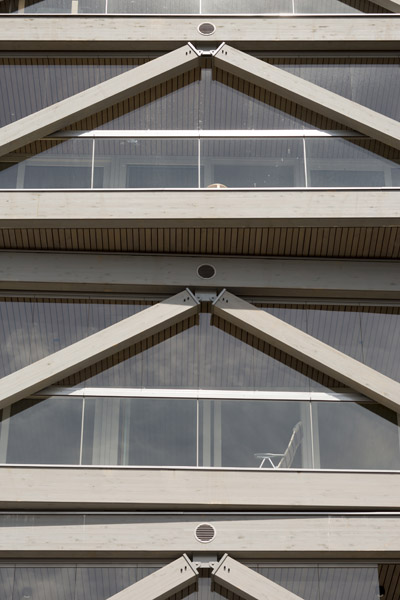

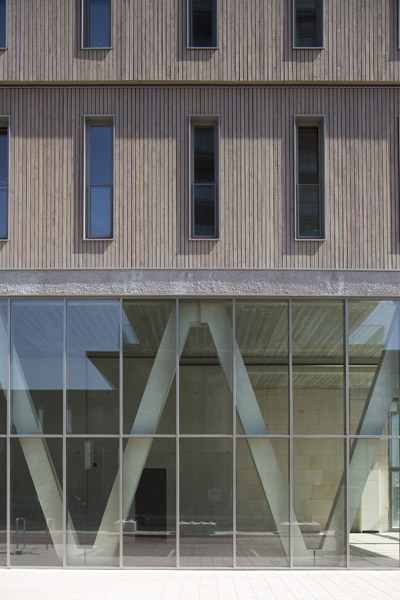

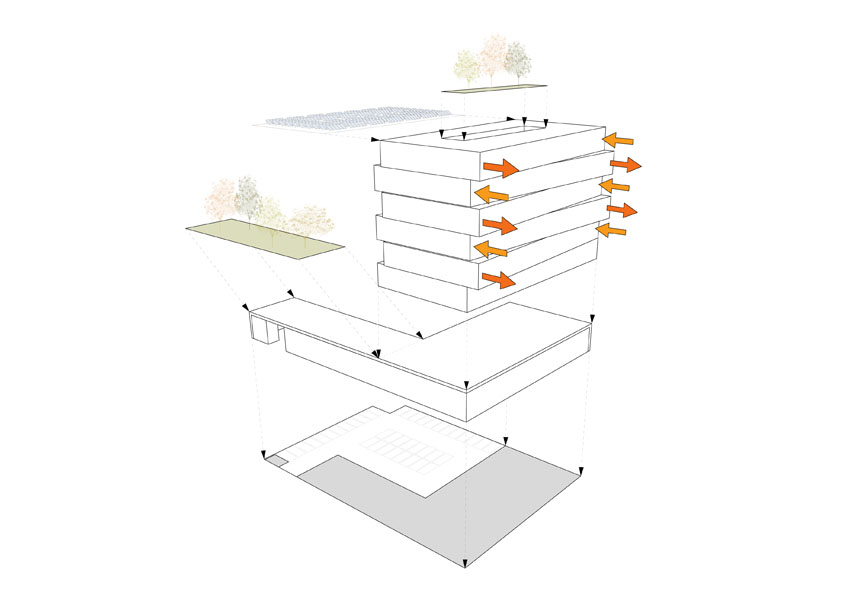

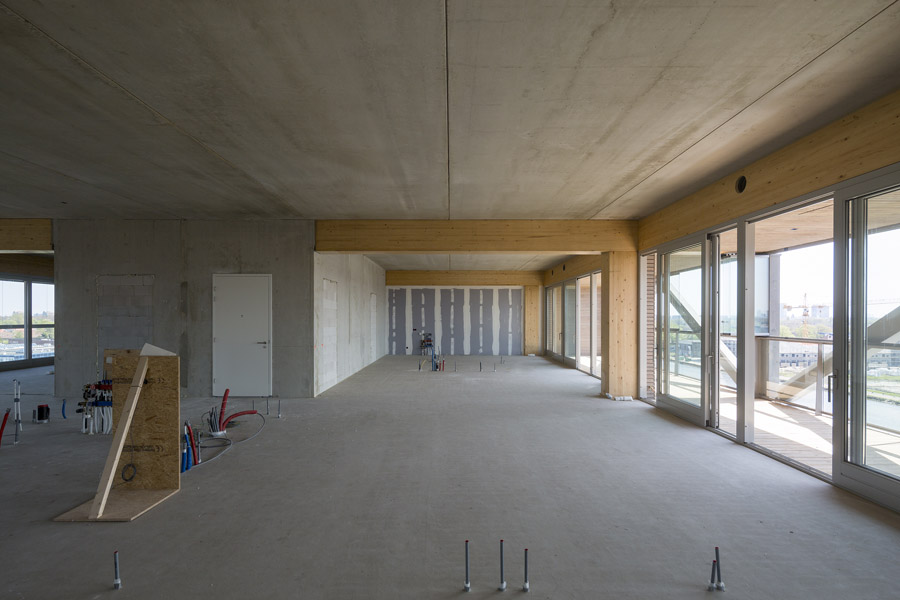

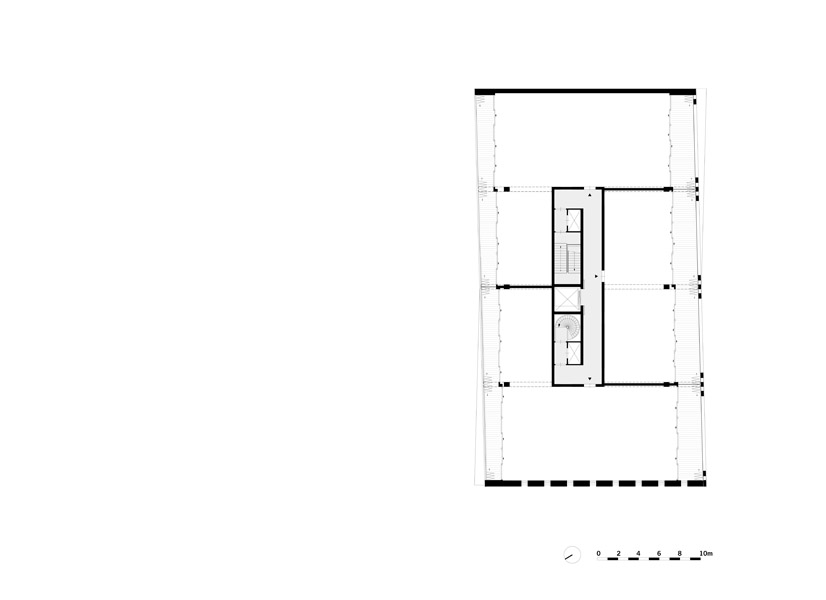

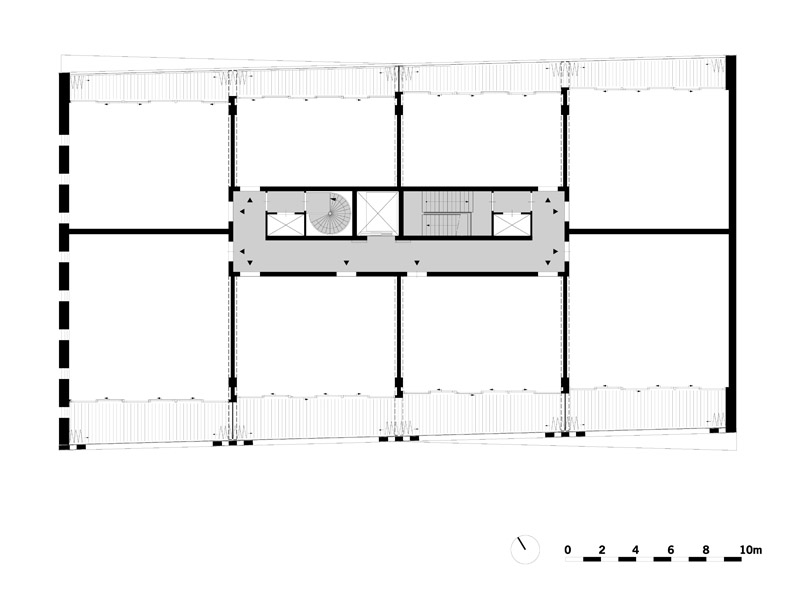

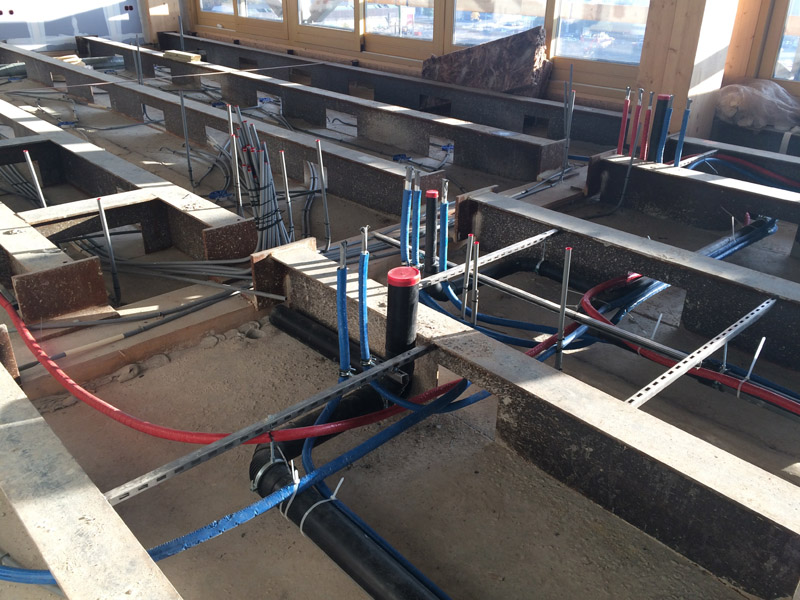

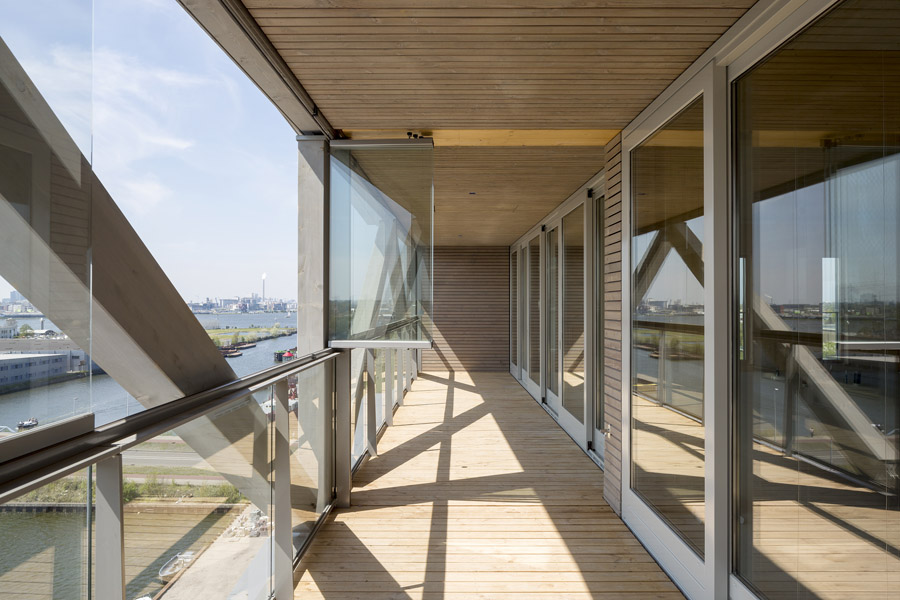

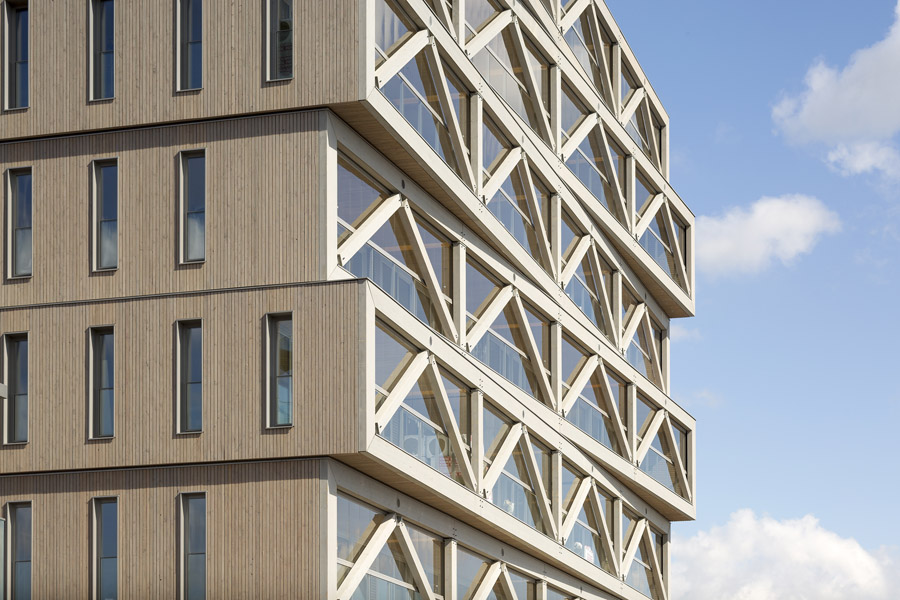

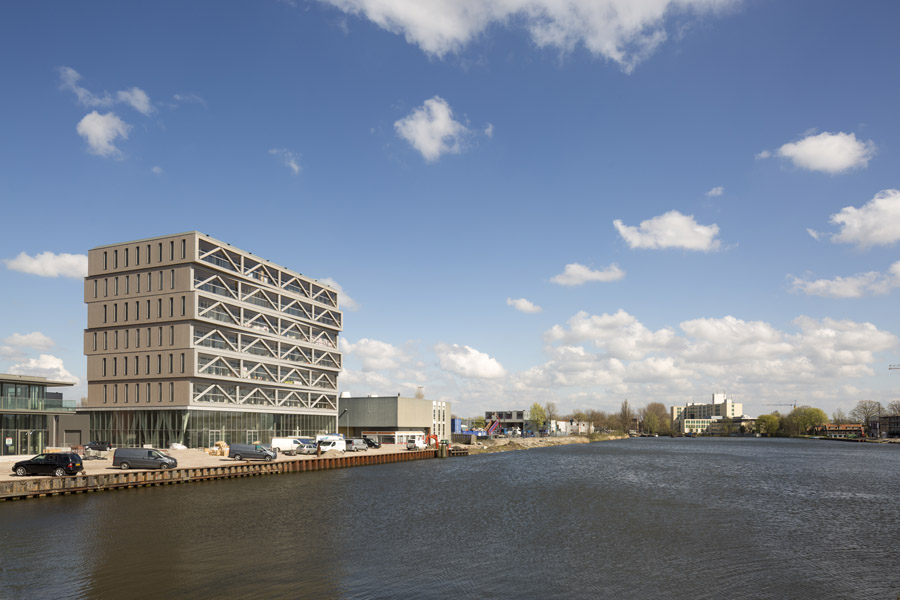

In Patch22 wordt “duurzaamheid” bereikt door energiezuinigheid, de toepassing van hernieuwbare grondstoffen en zeer flexibele indelingsmogelijkheden. Patch22 is in 2009 ontworpen met een GPR score van 8,9 en een EPC van 0,2. Het dak is volledig gevuld met PV panelen waardoor het gebouw energieneutraal is. Regenwater wordt opgevangen en hergebruikt in een grijswater circuit. De warmte wordt opgewekt met CO2 neutrale Pelletketels, gestookt op geperst afvalhout uit de houtindustrie. Het 30m hoge woon-werkgebouw is vervaardigd met de hernieuwbare grondstof hout als voornaamste constructie en gevelmateriaal. De hoogbouw van het 5400m2 grote gebouw kan veranderen van een werkgebouw naar een woongebouw en andersom zonder dat er aanpassingen aan het casco nodig zijn. De verdiepingen kunnen gebruikt worden als maximaal 540m2 grote loft-appartementen met enorme balkons, als maximaal 8 kleinere appartementen of als ongedeelde kantoorvloeren vanwege het ontbreken van constructieve scheidingswanden, de hoge verdiepingshoogtes van 4m en de hoge vloerbelastingen van 4KN. De appartementen hebben volledige indelingsvrijheid doordat het leidingwerk door bewoners zelf aangelegd kan worden in de holle vloeren met demontabele toplaag. Zo zijn er in het in maart 2016 opgeleverde gebouw uiteindelijk 5 eengezinswoningen en 26 totaal verschillende woon-werkruimtes gerealiseerd waarin de eigenaar kan doen en laten wat hij wilt.
> winnaar duurzaamheidtender "Buiksloterham" kavel 22
> gepubliceerd in: Hannema K. PATCH22 *****, review: De Volkskrant, 08-07-2016; V17
> gepubliceerd in: Hulsman B. Een stapel houten dozen: NRC, het grote verhaal, 18-05-2016; 12-13, NRC NEXT, 18-05-2016; 2.1-2.5
> gepubliceerd in: Hooft R. Hooftstad, PATCH22 *****, review: Het Parool, 08-04-2016; 35
> gepubliceerd in: Labuhn B. Hoe win je een aanbesteding?: De Architect 2013, themanummer Duurzaamheid; 84-89, Den Haag: BIM Media
> gepubliceerd in: van ’t Klooster I. Reactivate!, vernieuwers van de Nederlandse Architectuur. Amsterdam 2013: TrancityXValiz: 111-125
> gepubliceerd in: Oosterman A. Architect as Entrepeneur: Volume / Archis 2011; 4: 152-154. Amsterdam: Stichting Archis
> gepubliceerd in: Anoniem. Hoch gestapelt aus Holz: DETAIL / themen Architektur. available at: http://www.detail.de/architektur/themen/hoch-gestapelt-aus-holz-000844.html accessed: 2013 09 20
> opgeleverd 2016

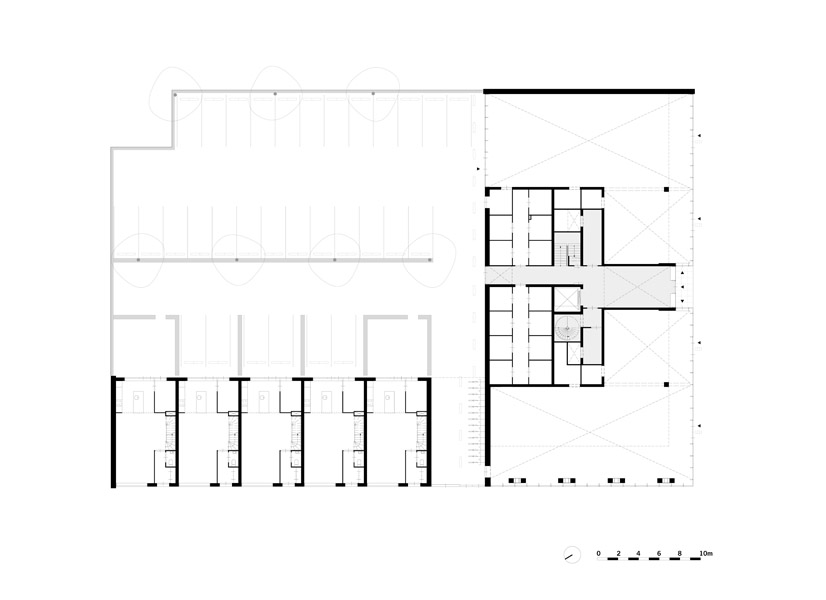

> Programma: 21 woon-werkwoningen, 600 m2 commerciële ruimte & 37 parkeerplaatsen.
> Opdrachtgever: Lemniskade BV, Amsterdam
> Adviseur installaties: H20, Bussum
> Adviseur constructies: Pieters Bouwtechniek, Amsterdam
> adviseur bouwfysica, geluid en brand: LBP|Sight, Utrecht.
> Aannemer: Hillen en Roosen BV.
> Projectteam FRANTZEN et al architecten: Tom Frantzen, Karel van Eijken, Laura Reinders
> download projectdocumentatie
> bekijk ook de project website www.patch22.nl
